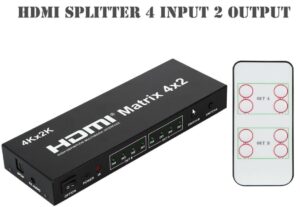

HDMI Matrix Switch 4×2 mit Fernbedienung

4×2 With Remote Control HDMI V1.4 Switcher SplitterSupport

HDMI Matrix Switch 4×2 With Remote Control HDMI V1.4 Switcher Splitter Converter Adapter Support 4K*2K 3D 1080P

eatures:
l Unterstützung HDMI 1.4b
l Unterstützung für 3D-Video-Format
l Unterstützung höchster Auflösung bis zu 4096 * 2160 / 30Hz
l Unterstützung 3.2G Datenrate und TMDS Takt von bis zu 320 MHz
l Unterstützung tiefe Farbe 8/10/12 Bit
l Wenn die Auflösung 1080p und unten, Unterstützung AWG26 HDMI-Standard Kabeleingang bis zu 15 Metern Länge, Leistung bis zu 25 Metern Länge. Wenn die Auflösung 4K-Eingang Unterstützung AWG26 HDMI-Standard-Kabel bis zu 12 Meter Länge, Leistung bis zu 15 Metern Länge.

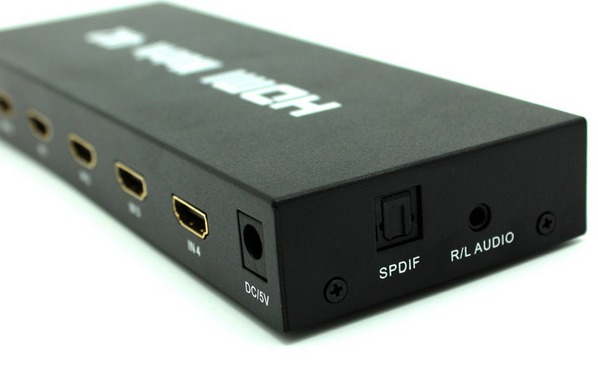

l Unterstützung 3,5 mm Audio-Ausgang und optischer Ausgang
l Unterstützung vier HDMI-Eingang geschaltet oder teilen Sie zwei HDMI-Ausgang werden.
l Support 5.1 Audiokanal

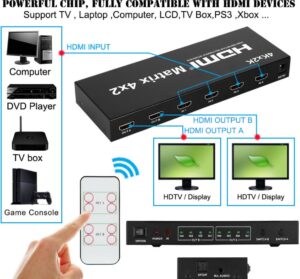

l Unterstützung einzigen High-Definition-Display und mehrere Ausgabe HD-Signalquellen wie DVD-Player, A / V-Receiver und Set-Top-Boxen.
l Need DC5V / 3A Stromversorgung
TECHNISCHE DATEN:
HDMI version…………………………………………………………….…….…….….…….HDMI 1.4b
HDMI-Auflösung ……………………. … …. …. … …. …. … …. …. … …. …. … …. Bis zu 4096 * 2160 / 30Hz
Unterstützung von Video-Format …………… ……………………. ……… … …………. … …. 8 / 10/12-Bit Deep color
Unterstützung Audioformat ………… ……………. …. … …. DTS-HD / Dolby-TrueHD // DTS / Dolby-AC3 / DSD
Max bandwidth…………………………………………………..….…………..….…….….…320 MHz
Max Baud rate……………….…….………………….………….……………….…….….……3.2Gbps
Eingangskabel Abstand .. … … ……………………… .. ………… (1080p-Auflösung) ≤15m, (4K-Auflösung) ≤12m AWG26 HDMI-Standard-Kabel
Ausgangskabel Abstand …………………………………… .. (1080p-Auflösung) ≤25M, (4K-Auflösung) ≤15m AWG26 HDMI-Standard-Kabel
HDMI Input…….……………………………………………….…………………..……….…….….…….4
HDMI Output……………………………………………………………………………..….…….….…..2
Max Arbeits current……………………………………………..…..………………..…….….1600mA
Netzteil-Format ………………………… Input: AC (50 Hz, 60 Hz) 100V-240V; Ausgang: 5 V DC / 3A
Betriebstemperaturbereich …… .. ……………. … … …… .. ……………………… .. … (-15 Bis + 55 ℃)
Betriebsfeuchtebereich ………………………… … …… .. …. … …. 5 bis 90% RH (keine Kondensation)
Abmessungen (L x B x H) ………………………………. …… …. ………………… … … ..200x70x25 (Mm)
Weight…..…………………………………………………..…………….…………….…….….…….320g

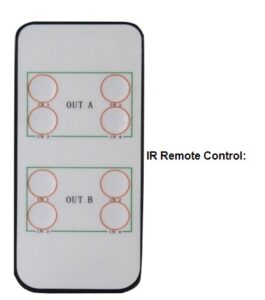

1) Die vier Tasten auf OUT A ist der entsprechende Eingangsquelle IN1-IN4, die aus OUT A, IN1-IN4 frei geschaltet werden können.
2) Die vier Tasten auf OUT B ist die entsprechende Eingangsquelle IN1-IN4, die aus OUT B, IN1-IN4 frei geschaltet werden

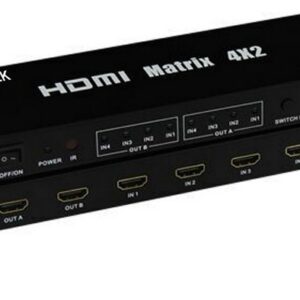

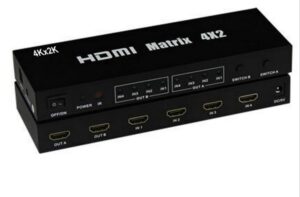

Anweisung von Tasten und LED:

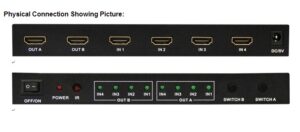

1. Anweisung von LED: IN1-IN4 ist die entsprechende Eingangsquellen aus OUT A oder OUT B.
2. Bedienung der Tasten: SWITCH A oder SWITCH B verwendet wird, schaltet die entsprechende Eingangsquelle aus OUT A oder OUT B.
3. Drücken Sie auf die Schaltfläche “A” Taste von 4×2 HDMI Matrix etwa 5 Sekunden lang, es kann zwischen 5.1 und 2.1 Audiokanal wechseln.

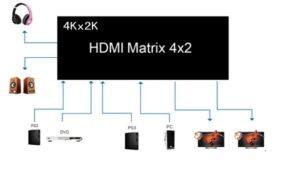

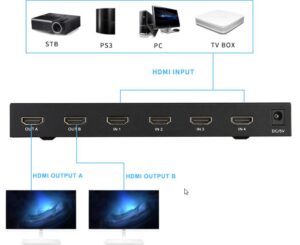

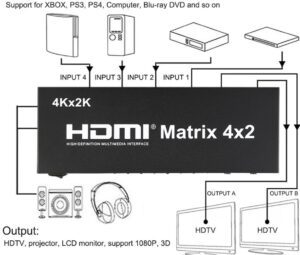

Betriebs- und Anschluss:
2. Schließen Sie jedes HDMI-Geräten und Eingang HDMI Matrix mit einem HDMI-Kabel
3. Schließen Sie Anzeigegeräte und Ausgabe von HDMI Matrix mit einem HDMI-Kabel.
4. Verbinden Sie Audio-Ausgang und Stereo-Verstärker mit Stereo-Kopfhörer oder Faser

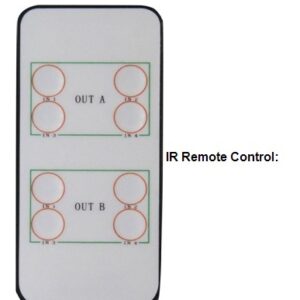

5. Verwenden Sie die IR-Fernbedienung, um die Signalquelle frei zu schalten.
6. Schließen Sie 5V-Versorgung an den HDMI 4×2 Matrix.
Zubehör:
1. HDMI Matrix
2. IR-Fernbedienung
3. 5V-Netzadapter
4. Bedienungsanleitung

Art 340
