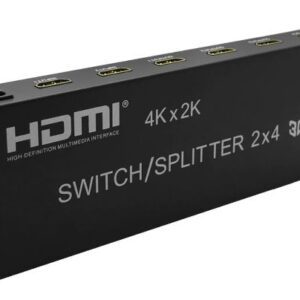

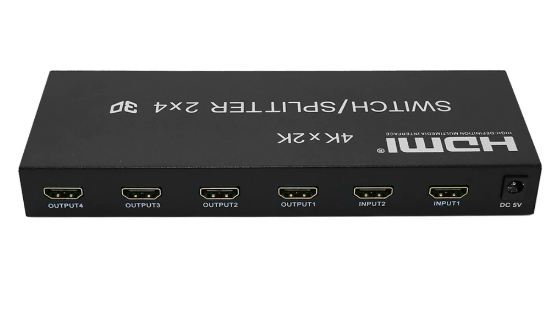

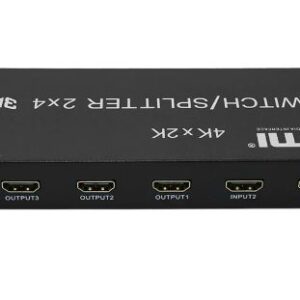

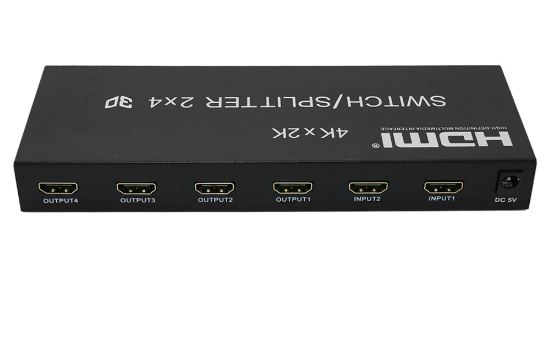

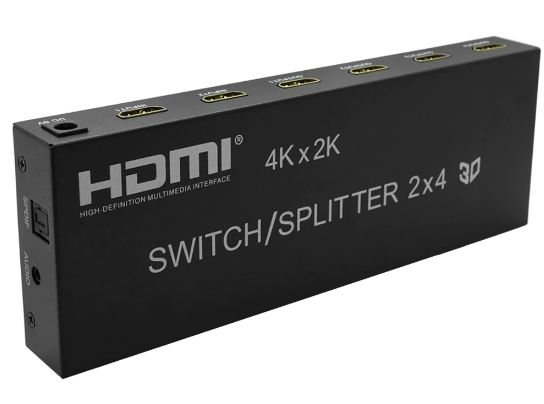

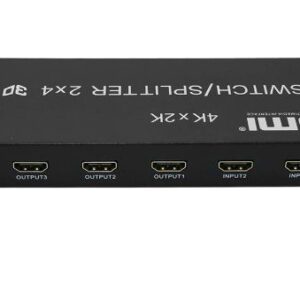

HDMI Switch Splitter 2×4 Audio Extractor

4K * 2K HDMI 2×4 + Audio Extractor HDMI Switch Splitter-Konverter-Adapter mit Fernbedienung 2 in 4 und 4K 3D 1080p v1.4

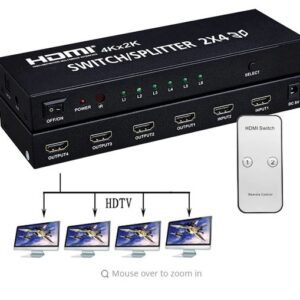

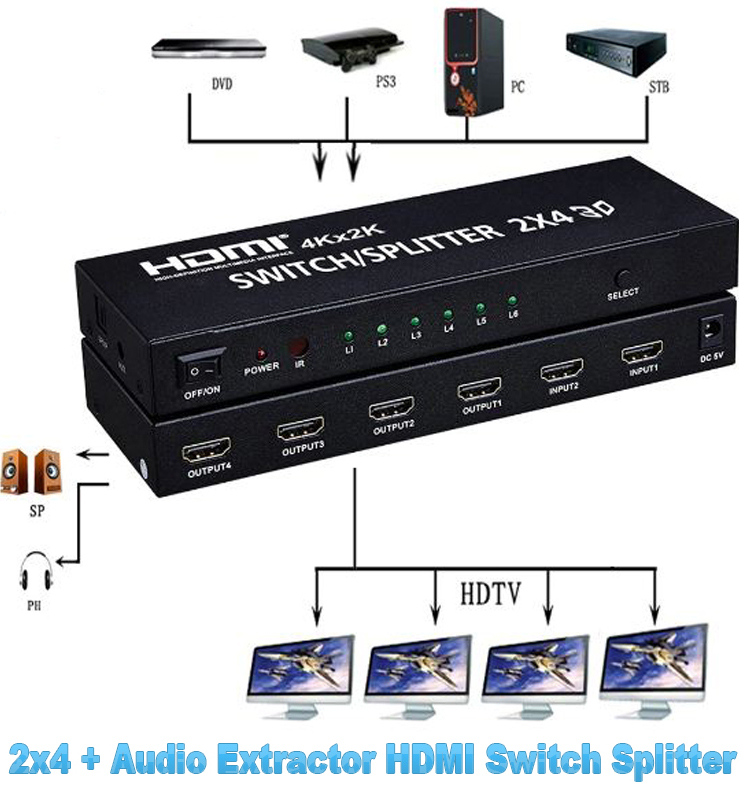

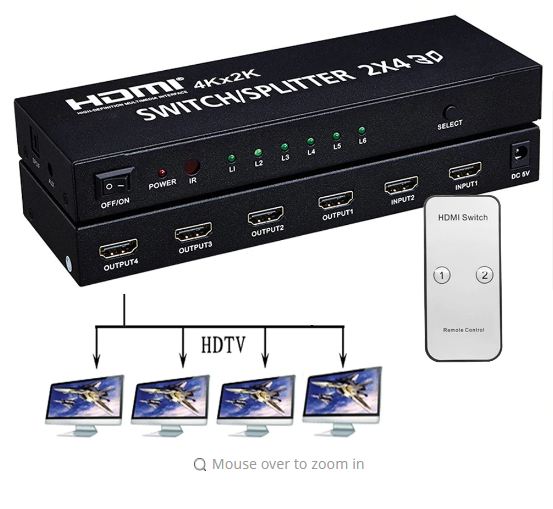

Der 2 x 4 HDMI-Switch-Splitter kann 2 HD-Signalquellen an 4 HD-Display-Terminals anschließen. Die 2 HD-Signale, die von den 2 HD-Signalquellen erzeugt werden, können problemlos auf 4 HD-Displays oder Projektoren aufgeteilt werden Ausgangskabel kann das HDMI-Signal verstärkt werden. Die 2 Signalquellen können frei geschaltet werden. Der HDMI-Splitter unterstützt alle HD-Mehrkanal-Audioformate, einschließlich 720p, 1080i, 1080p, 2160p. Es unterstützt auch den 3,5-mm-Kopfhörerausgang und den SPDIF-Audioausgang.

Unterstützt HDMI1.4b

l Unterstützung für 3D

L Unterstützung der höchsten Videoauflösung 3840 * 2160 / 30Hz

l Unterstützt eine 3Gbps-Datenrate für tmds-Takt bis zu 300 MHz

l Unterstützung 8/10 / 12bit tiefe Farbe

l Unterstützung AWG26 HDMI-Standardkabel:

     1) bei einer Auflösung von 1080p und darunter eine Eingabe von bis zu 15 Metern, eine Ausgabe von 15 Metern.

     2) bei einer Auflösung von 4K, Eingabe bis zu 8 Metern, Ausgabe bis zu 8 Metern.

l Unterstützt ein einzelnes High-Definition-Display für mehrere Quellen, z. B. DVD-Player

und Satellitenempfänger, digitale Projektoren, A / V-Empfänger, Set-Top-Boxen.

l Netzteil DC5V2A

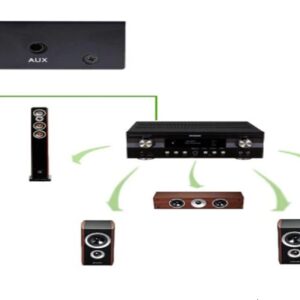

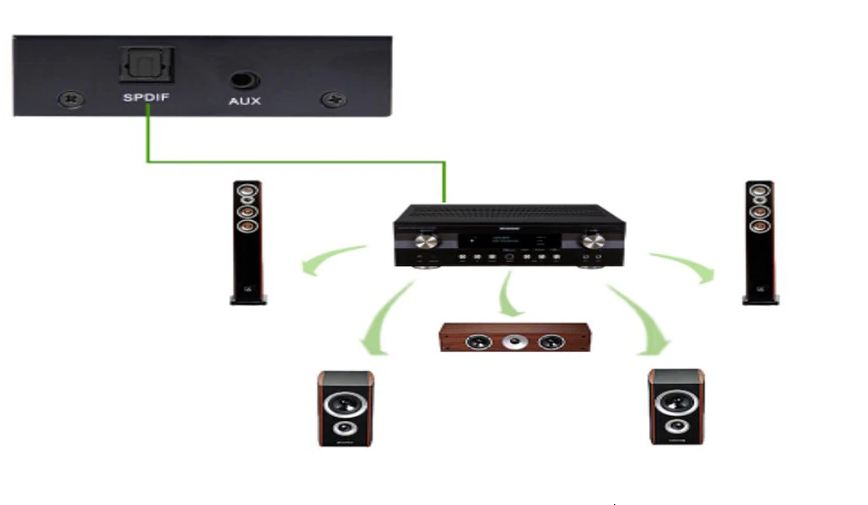

l Optischer Ausgang unterstützt 5.1-Audio

SPEZIFIKATIONEN:

HDMI-Version ……………………………………………………………… .. HDMI 1.4b

HDMI-Auflösung ………………………………………………………………………………………… bis 3840 * 2160 / 30Hz

Unterstützt das Videofarbformat ……………………… .. ………………… .8 / 10/12 Bit tiefe Farbe

Unterstützte Audioformate …………………….. DTS-HD / Dolby-trueHD / DTS / Dolby-AC3 / DSD

Max. Bandbreite …………………………………………………………………… .300 MHz

Max. Baudrate ………………. ……. …………………. ………………………………… ..3Gbps

Abstand des Eingangskabels. ……………………… (Auflösung 1080p) ≤ 15 m (Auflösung 4K) ≤8 m AWG26 HDMI-Standardkabel

Abstand des Ausgangskabels ……………………… (Auflösung 1080p) ≤ 15 m, (Auflösung 4K) ≤ 8 m HDMI-Standardkabel AWG26

Max. Arbeitsstrom ……………………………………………………………………

Format des Netzteils ………………………. Eingang: Wechselstrom (50 Hz, 60 Hz) 100V-240V; Ausgang: DC5V / 2A

Betriebstemperaturbereich …… .. ……………. ……………………………… (-15bis +55)

Maß (L x B x H) ……………………………. ……………………… 200x70x25 (mm)

Gewicht… .. …………………………………………………… .. ……. ……………………… 280g

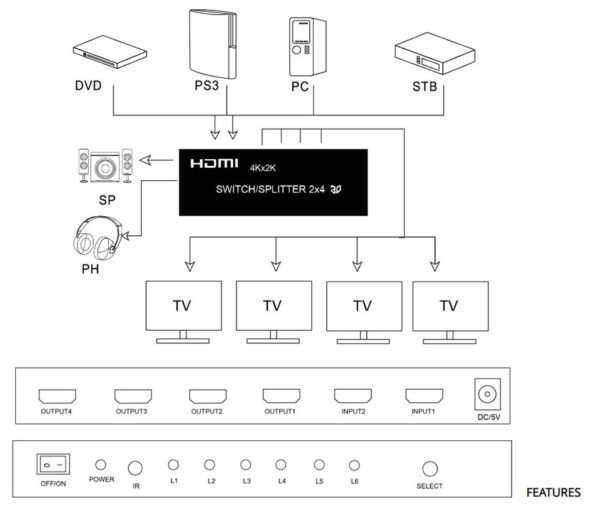

Bedienen und Anschließen

1: Verbinden Sie das HDMI-Quellgerät und den HDMI-Switch / Splitter-Eingang mit zwei Kabeln.

2: Verbinden Sie den Displayer und den HDMI-Switch / Splitter-Ausgang mit vier Kabeln.

3: Schließen Sie das Netzteil an den HDMI-Switch / Splitter an.

Kanalumschaltvorgänge:

Drücken Sie die „Select“ -Taste des Umschalters etwa 5 Sekunden lang, um zwischen dem 5.1- und dem 2.1-Audiokanal umzuschalten.

Das Paket beinhaltet:

    1. HDMI Switch / Splitter

    2. IR-Fernbedienung

    3. 5 V Gleichstromadapter

    4. Benutzerhandbuch

Art 1246
